Le voyant antidémarrage qui clignote au tableau de bord, le moteur qui refuse de tourner malgré une batterie en plein forme : sur une Clio 2, ce scénario pointe presque toujours vers le système d’immobilisation électronique. Avant de remplacer quoi que ce soit, encore faut-il savoir où se trouvent les composants du boîtier anti démarrage sur Clio 2, et surtout lequel est réellement en cause.
Phase 1 ou phase 2 : le nom du module change selon l’année de la Clio 2
On ne cherche pas la même pièce selon que la Clio 2 date d’avant ou d’après 2001. Sur les modèles les plus anciens (phase 1, produits entre 1998 et 2001), le système repose sur un boîtier décodeur situé près de la boîte à fusibles, côté conducteur, sous le tableau de bord. Ce module porte parfois l’appellation « décodeur antidémarrage » dans la documentation Renault.
Sur les versions plus récentes (phase 2), cette fonction est intégrée à l’UCH (Unité Centrale Habitacle). L’UCH gère à la fois l’éclairage, les essuie-glaces et l’autorisation de démarrage. Elle se loge au même endroit, sous la colonne de direction, mais son remplacement implique une reprogrammation plus lourde puisqu’elle concentre davantage de fonctions.
Avant de démonter quoi que ce soit, on note donc l’année exacte du véhicule et la mention « phase 1 » ou « phase 2 » sur la carte grise ou la plaque constructeur dans le compartiment moteur. Cette étape évite de commander un module incompatible ou de chercher un boîtier qui n’existe pas sous cette forme sur notre version. Un guide détaillé permet de trouver le boîtier anti démarrage sur Clio 2 en tenant compte de ces variantes.
Accéder au boîtier UCH et au décodeur sous le tableau de bord
Sur les deux phases, la zone de travail reste la même : sous le volant, côté gauche. On commence par retirer le cache inférieur du tableau de bord, maintenu par des vis Torx ou des clips en plastique selon les finitions.
Repérer le module visuellement

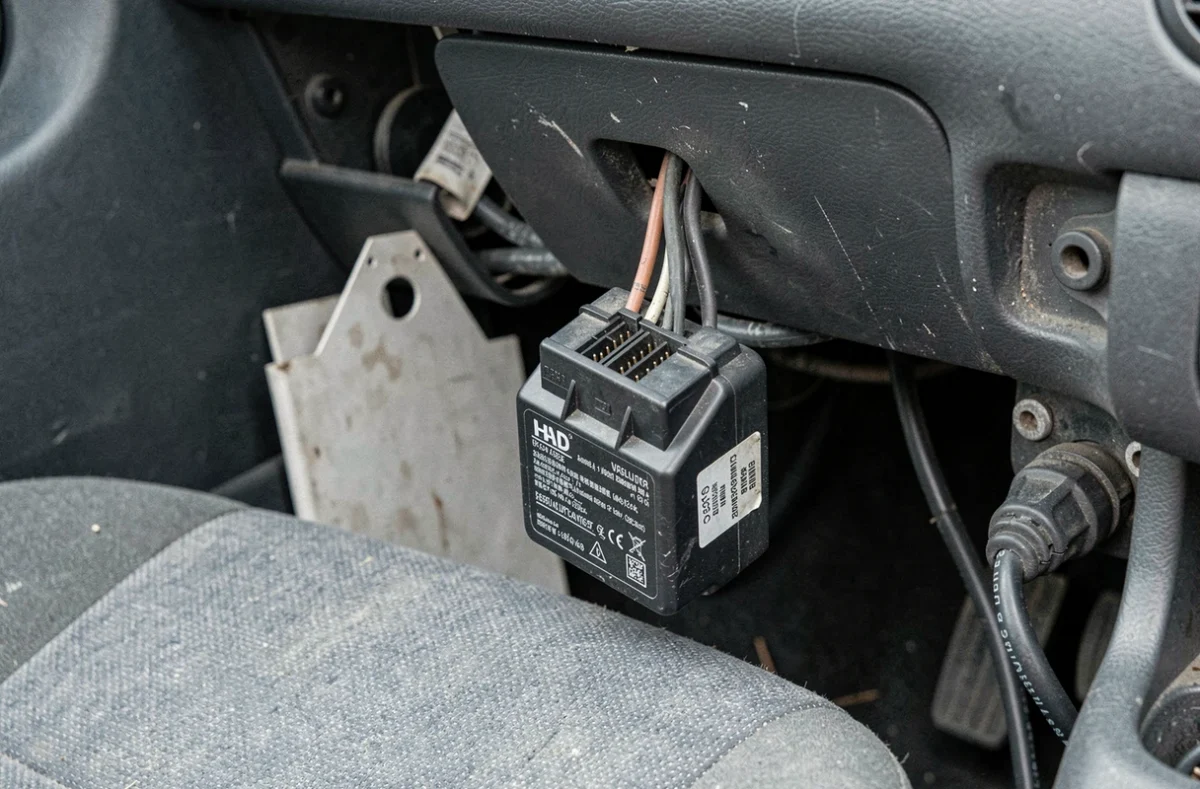

Le boîtier décodeur (phase 1) est un petit module rectangulaire, souvent noir, connecté par une fiche multi-broches. Il se trouve à proximité immédiate du porte-fusibles habitacle. Sur la phase 2, l’UCH est plus volumineuse et porte généralement une étiquette Renault avec un numéro de référence. Elle est fixée par des pattes de maintien ou une glissière métallique.
Ne pas confondre l’UCH avec le calculateur moteur, qui se situe dans le compartiment moteur, côté passager, souvent protégé par un carter plastique. Le calculateur moteur participe au système antidémarrage (il reçoit le signal d’autorisation), mais ce n’est pas lui qu’on cherche en premier lors d’un diagnostic habitacle.
Déconnecter le connecteur en toute sécurité
Avant de manipuler le module, on débranche la borne négative de la batterie et on attend une dizaine de minutes. Cette précaution protège l’électronique embarquée contre les surtensions. Le connecteur du boîtier se déclipse en appuyant sur une languette, sans forcer. Si la languette casse (fréquent sur des plastiques vieillis), le contact électrique devient intermittent et peut lui-même provoquer des défauts de démarrage.
Bague de transpondeur autour du contacteur : le composant souvent oublié
Le boîtier UCH ou le décodeur ne fonctionnent pas seuls. La bague de lecture (ou antenne transpondeur) entoure le barillet de contact, là où l’on insère la clé. Son rôle est de capter le signal passif émis par la puce intégrée dans la clé. Sans cette communication, le module refuse d’autoriser l’injection.
Cette bague est pratiquement invisible depuis l’extérieur. On la repère en retirant le carénage de la colonne de direction (deux demi-coquilles maintenues par des vis cruciformes). Elle se présente sous forme d’un anneau en plastique avec un petit connecteur filaire qui rejoint le boîtier principal.
Un défaut de la bague ou de son câblage imite parfaitement une panne du boîtier. Si le voyant antidémarrage reste allumé fixe ou clignote alors que la clé est en position contact, le problème vient souvent de cette antenne plutôt que du module lui-même. Vérifier la continuité du câble entre la bague et le connecteur du boîtier permet d’éliminer cette hypothèse rapidement.
Diagnostic antidémarrage Clio 2 : distinguer la vraie panne du faux contact
Le réflexe courant consiste à accuser le boîtier dès que le moteur ne démarre plus. En pratique, plusieurs éléments méritent un contrôle avant de conclure :
- La clé elle-même : le transpondeur est un composant passif alimenté par le champ magnétique de la bague. Si la puce est endommagée (choc, humidité), le signal n’est plus émis. Tester avec la seconde clé fournie à l’achat du véhicule est le premier tri à effectuer.
- La pile de la télécommande : elle alimente uniquement la fonction de verrouillage à distance et non le transpondeur antidémarrage. Une télécommande « morte » n’empêche pas le démarrage si le transpondeur fonctionne. Confondre les deux retarde le diagnostic.
- Les connecteurs oxydés : sur un véhicule de cet âge, les cosses et fiches de la zone sous-volant accumulent poussière et humidité. Un nettoyage au spray contact sur les broches du boîtier et de la bague résout parfois le problème sans remplacement de pièce.
- Le code défaut stocké : un outil de diagnostic branché sur la prise OBD permet de lire les codes liés à l’antidémarrage. Sans cet outil, on avance à l’aveugle.
La synchronisation entre la clé, la bague, le boîtier et le calculateur moteur forme une chaîne. Chaque maillon doit être vérifié dans l’ordre avant d’envisager le remplacement du module, qui nécessite une reprogrammation avec un outil professionnel ou un passage chez Renault.
Sur une Clio 2 phase 1, la présence d’une prise décodeur dédiée simplifie l’intervention par rapport à la phase 2 où l’UCH concentre toutes les fonctions. Dans les deux cas, le diagnostic méthodique, du composant le plus simple (la clé) vers le plus complexe (le calculateur moteur), reste la seule approche qui évite de remplacer inutilement une pièce coûteuse.
